BEX DF dysza płaskostrumieniowa dyskowa

POBIERZ KATALOG PDF

OPIS:

Cienkie dysze płaskostrumieniowa dyskowe z gwintem 5/8-18 UNF są stosowane tam, gdzie dysza nie może wystawać poza ścianę kolektora ( grubość dyszy to tylko 3,2 mm ) . Zalecany minimalny rozmiar rury wynosi 1" rozkład 80. Optymalne dopasowanie gwintu jest na rurach 1-1/4" rozkład 80 i szerszy. Ciśnienie pracy wynosi zwyczajowo do 10 Bar.

Kąty natrysku 35-110 stopni, wydajności od 2,13 do 18,6 lpm @ 3 Bar.

Materiał SS316 i SS303

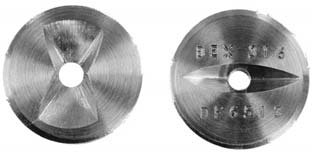

BEX STF dysza dyskowa

POBIERZ KATALOG PDF

OPIS:

Dysze natryskowe STF wytwarzają płaski wachlarzowy strumień, podobny do serii F. Dostępne kąty natrysku - od 0°do 90°, mierzone przy ciśnieniu 3 bar. Kąty natrysku co do zasady zwiększają się razem z ciśnieniem, jak pokazano w tabeli wydajności poniżej. Gęstość strumienia zmniejsza się w kierunku krawędzi zewnętrznych, tak aby umożliwić zachodzenie na siebie natrysków przy jednoczesnym zachowaniu jednolitości gęstości strumienia.

Mocowanie gwint 5/8-18 UNF. Minimalna średnica rury mocującej to 1 ¼”.

ZALECANE ZASTOSOWANIA:

Seria STF jest przeznaczona do pracy w warunkach minimalnej przestrzeni, lub tam gdzie dysze nie mogą wystawać z głowicy. Zwykle zewnętrzna powierzchnia dyszy jest wyrównana z powierzchnią zewnętrzną głowicy.

(UWAGA: Pewne modele będą nieznacznie wystawać ).



BEX WA dysza samoczyszcząca

POBIERZ KATALOG PDF

dysza samoczyszczące, produkowana jako dysza punktowa oraz o płaskim strumieniu, przyłącze 1 1/8", kąt od 15° do 130°, wydajność 0,79-9,9 lpm; wykonanie SS316



OPIS:

Dostępne w wersji płaskiego wachlarzowego i pełnego (0 stopni) strumienia dysze samoczyszczące redukują konieczność wykonywania czynności konserwacyjnych. Zmniejszenie podawanego ciśnienia powoduje cofnięcie wewnętrznego tłoku i czyszczenie zapchanej dyszy z kłaczków i innych zawiesin.

ZALECANE ZASTOSOWANIA:

• Czyszczenie materiałów (przewody)

• Czyszczenie filcu

• Wstępne nawilżanie

• Zmywanie

• Smarowanie







BEX WF wkład dyszowy z blachy

POBIERZ KATALOG PDF

wkład dyszowy z blachy, dysza punktowa płasko strumieniowa o kącie od 30° do 60°; wydajność 1,7-49 lpm; wykonanie SS317L

wkład dyszowy z blachy, dysza punktowa płasko strumieniowa o kącie od 30° do 60°; wydajność 1,7-49 lpm; wykonanie SS317L

OPIS:

Strumień o kształcie litery V, dostępność w kątach 30° i 60° oraz w strumieniu punktowym (0). Wszystkie płaskie modele w kształcie litery V mają ustawiony wstępnie standardowy 7° kąt odchylenia, aby umożliwić niezakłócone przez przyległe dysze nakładanie się natrysku (zob. rysunki poniżej).

ZALECANE ZASTOSOWANIA:

Dysze natryskowe serii WF są dostosowane do pracy w różnych dostępnych przemysłowych systemach belek natryskowych, gdzie wymaga się zastosowania wymiennych samo ustawiających się wkładów dyszowych. Konstrukcja zakładająca wystawanie końca pozwala na czyszczenie otworu dyszy od środka głowicy, przy użyciu szczotki obrotowej.







BEX WN dysza igłowa

POBIERZ KATALOG PDF

dysza igłowa o precyzyjnym punktowym strumieniu, przyłącze gwint 9/16-24 UNF, wydajność 0,109-7,89 lpm, wykonanie SS316

OPIS:

Dostępne w wersji płaskiego wachlarzowego i pełnego (0 stopni) strumienia dysze samoczyszczące redukują konieczność wykonywania czynności konserwacyjnych. Zmniejszenie podawanego ciśnienia powoduje cofnięcie wewnętrznego tłoku i czyszczenie zapchanej dyszy z kłaczków i innych zawiesin.

ZALECANE ZASTOSOWANIA:

• Czyszczenie materiałów (przewody)

• Czyszczenie filcu

• Wstępne nawilżanie

• Zmywanie

• Smarowanie
