Dysze pełnego stożka
L
BEX CCS dysza pełnego stożka z mocniejszym strumieniem środkowym
POBIERZ KATALOG PDFdysza pełnostożkowa o mocniejszym strumieniu środkowym, przyłącza: gwint zewnętrzny 1/4" i 3/8"; kąt od 50° do 90°; wydajność: 6,7-26,4 lpm; wykonanie mosiądz
OPIS:
Strumień pełnego stożka z rozkładem mocniejszym w środku. Kąty natrysku pozostają prawie cały czas te same przy ciśnieniu pomiędzy 1.5 a 5 bar
ZALECANE ZASTOSOWANIE:
Nadaje się do kontroli temperatury, gdzie objętość rozpylanej cieczy chłodzącej może być zmieniana bez znaczącego wpływu na zasięg pokrycia strumieniem. Umożliwia to użytkownikowi zmaksymalizować współczynnik przenikania ciepła przy unikaniu straty w powierzchni pokrycia. Dysze CCS posiadają wewnętrzną wkładkę , która nie luzuje się w środowisku poddawanym cyklom termicznym.
• Ciągłe odlewanie i odlewanie kęsów
• Płukanie i schładzanie
• Schładzanie wymiennika ciepła
• Procesy chemiczne

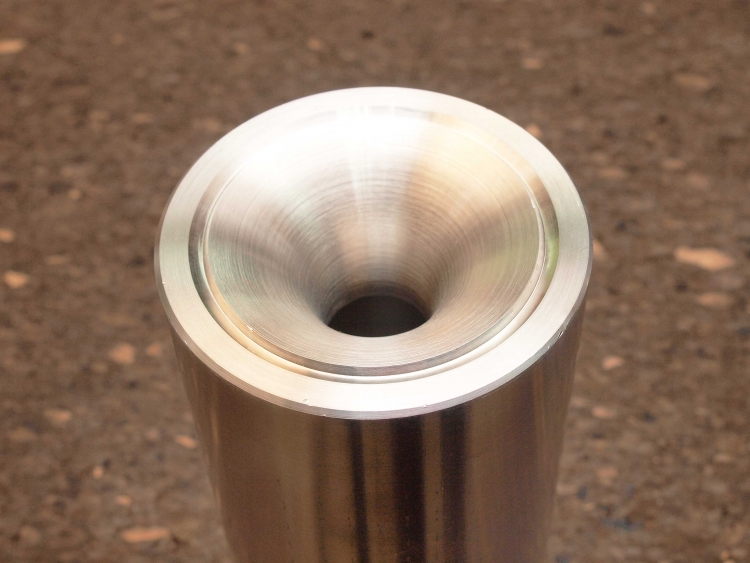

BEX FS dysza pełnego stożka o dużej wydajności
POBIERZ KATALOG PDFdysza pełnego stożka dużej wydajności, przyłącza gwint wewnętrzny 1 1/4", 1 1/2", 2", 2 1/2", 3", 4"; kąt od 50° do 105°, wydajność: 56-1974 lpm; wykonanie SS316
OPIS:
Strumień pełno stożkowy,( na zamówienie również szerokokątny 110-120 stopni ), z równomiernym rozkładem przez stożek.
ZALECANE ZASTOSOWANIA:
• Procesy chemiczne
• Schładzanie
• Zbijanie zgorzeliny
• Schładzanie wymiennika ciepła
• Schładzanie koksu
• Systemy absorpcyjne spalin
• Mycie żwiru
BEX GS dysza pełnego stożka 3-elementowa
POBIERZ KATALOG PDFtrzyelementowa dysza pełnego stożka, przyłącza gwinty zewnętrzne i wewnętrzne 1/8", 1/4", 3/8", 1/2" kąt od 60° do 90°, wydajność: 0,79-32 lpm; wykonanie mosiądz, SS303, SS316
Konstrukcja dyszy w formie skręcanej obudowy umożliwia wielokrotny demontaż i wyczyszczenie dyszy wraz z zawirowywaczem. Dodatkowo zawirowywacz zabezpieczony jest przed wypadnięciem w przypadku zwrotnego przepływu przez dyszę.
OPIS:
Strumień pełnego stożka, z równomiernym rozkładem przez stożek.
ZALECANE ZASTOSOWANIA:
• Procesy chemiczne
• Schładzanie
• Zbijanie zgorzeliny
• Ciągłe odlewanie
BEX GS30 S30 S15 dysza pełnego stożka o wąskim kącie
POBIERZ KATALOG PDFPOBIERZ KATALOG PDFdysza pełnego stożka o wąskim kącie rozprysku, przyłącza gwint zewnętrzny 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2" oraz gwint wewnętrzny 1/8", 1/4", 3/8", 1/2", 3/4";
Kąt 30° ( na zamówienie również 15 stopni ); wydajność 0,55-474 lpm; wykonanie mosiądz, SS303 i SS316
O wąskim kącie natrysku i większym rozmiarze kropli, dysze pełnego stożka BEX 30 mają większe uderzenie na powierzchnię niż szerokokątny strumień pełnego stożka.
Nadają się znakomicie do schładzania narzędzi, punktowego mycia.
Modele GS i FGS maja konstrukcję demontowaną dla ułatwienia czyszczenia.
BEX GSW dysza pełnego stożka 3-elementowa szerokokątna
POBIERZ KATALOG PDFszerokokątna 3-elementowa dysza pełnego stożka, przyłącza: gwint zewnętrzny i wewnętrzny 1/8", 1/4", 3/8", 1/2"; kąt od 110° do 120°, wydajność: 2,21-36 lpm; wykonanie mosiądz, SS303, SS316
Konstrukcja dyszy w formie skręcanej obudowy umożliwia wielokrotny demontaż i wyczyszczenie dyszy wraz z zawirowywaczem. Dodatkowo zawirowywacz zabezpieczony jest przed wypadnięciem w przypadku zwrotnego przepływu przez dyszę
OPIS:
Strumień pełno stożkowy, szerokokątny, z równomiernym rozkładem przez stożek.
ZALECANE ZASTOSOWANIE:
Wszędzie tam gdzie jest wymagany strumień pełno stożkowy, szerokątny:
• Procesy chemiczne
• Schładzanie
• Ciągłe odlewanie
BEX HGS dysza pełnego stożka kątowa z zawirowywaczem
POBIERZ KATALOG PDFdysza pełnostożkowa kątowa z zawirowywaczem, przyłącza gwinty zewnętrzne i wewnętrzne 1/8", 1/4", 3/8", 1/2" kąt od 60°do 90°, wydajność: 0,79-32 lpm; wykonanie mosiądz, SS303, SS316
OPIS:
Strumień pełnego stożka, z rónomiernym rozkładem przez stożek.
ZALECANE ZASTOSOWANIA:
• Procesy chemiczne
• Schładzanie
• Zbijanie zgorzeliny
• Ciągłe odlewanie
BEX HGSW dysza pełnego stożka kątowa szerokokątna
POBIERZ KATALOG PDFszerokokątna dysza pełnego stożka, przyłącza: gwint zewnętrzny i wewnętrzny 1/8", 1/4", 3/8", 1/2"; kąt od 110° do 120°stopni, wydajność: 2,21-36 lpm; wykonanie mosiądz, SS303, SS316
OPIS:
Strumień pełnostożkowy, szerokokątny, z równomiernym rozkładem przez stożek.
ZALECANE ZASTOSOWANIE:
Wszędzie tam gdzie jest wymagany strumień pełnostożkowy, szerokątny:
• Procesy chemiczne
• Schładzanie
• Ciągłe odlewanie
X
BEX HNS kątowa bez zawirowywacza
POBIERZ KATALOG PDFdysza pełnego stożka kątowa bez zawirowywacza, przyłącza gwint zewnętrzny i wewnętrzny 1/4", 3/8", 1/2"; wydajność: 3,9-57 lpm; wykonanie mosiądz, SS303 i SS316
OPIS:
Dysza pełnego stożka serii HNS bez zawirowywacza wytwarza średni bądz szeroki strumień w kierunku prostopadłym do osi wlotu dyszy. Maksymalny swobodny przepływ w tej dyszy jest znacznie wiekszy niż w przypadku większości dysz pelnego stożka ze względu na brak w konstrukcji zawirowywacza. Dysza nadaje się do zastosowań, w których wymaga się stosunkowo szerokiego strumienia, a standardowe dysze ulegają zapychaniu.
CECHY SZCZEGÓLNE:
• Konstrukcja pelnego stożka, bez zawirowywacza
• Maksymalnie szeroki swobodny przepływ
• Łatwy demontaż / montaż i czyszczenie
ZALECANE ZASTOSOWANIA:
W systemach, w których wymaga się od dyszy średniego bądz szerokiego strumienia z uwzględnieniem maksymalnie szerokiego swobodnego przepływu.

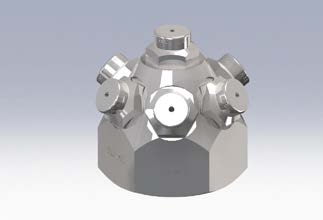

BEX M7S zespół dysz mgłowych
POBIERZ KATALOG PDFzespół dysz pełnego stożka, przyłącza gwint wewnętrzny 3/4", 1", 1 1/2"; wydajność 5,5-221 lpm; wykonanie mosiądz, SS303 i SS316
OPIS:
Dysza zespołowa serii M7S wykorzystuje zespół siedmiu (7) rozpylaczy dysz pełnego stożka zamontowanych na korpusie dyszy zespołowej w celu wytworzenia strumienia pełnego stożka. Liczne rozpylacze pełnego stożka wytwarzają krople o stosunkowo niewielkich rozmiarach dla dużych przepływów ( znacząco mniejszych od pojedynczej dyszy o tej wydajności ) i są mniej podatne na zapychanie. Rozpylacze są łatwe usuwalne do czyszczenia lub w razie wymiany dyszy.
ZALECANE ZASTOSOWANIA:
• Procesy chemiczne
• Schładzanie
• Skrubery gazów spalinowych
BEX PS PSW dysza pełnego stożka szerokokątna plastikowa o dużej wydajności
POBIERZ KATALOG PDFplastikowa dysza pełnego stożka o dużej wydajności, przyłącza 1 1/4\", 1 1/2\", 2\", 2 1/2\", 3\";seria PS kąt 90°, seria PSW kąt 120°, wydajność: 134-1105 lpm; wykonanie PVC, CPVC, PP
BEX PSQ PSWSQ dysza pełnego stożka plastikowa o dużej wydajności
POBIERZ KATALOG PDFplastikowa dysza pełnego stożka dużej wydajności o kwadratowym kształcie strumienia, przyłącza 1 1/4\", 1 1/2\", 2\", 2 1/2\", 3\";seria PS kąt 90°, seria PSW kąt 120° wydajność: od 134 d0 1105 lpm; wykonanie PVC, CPVC, PP

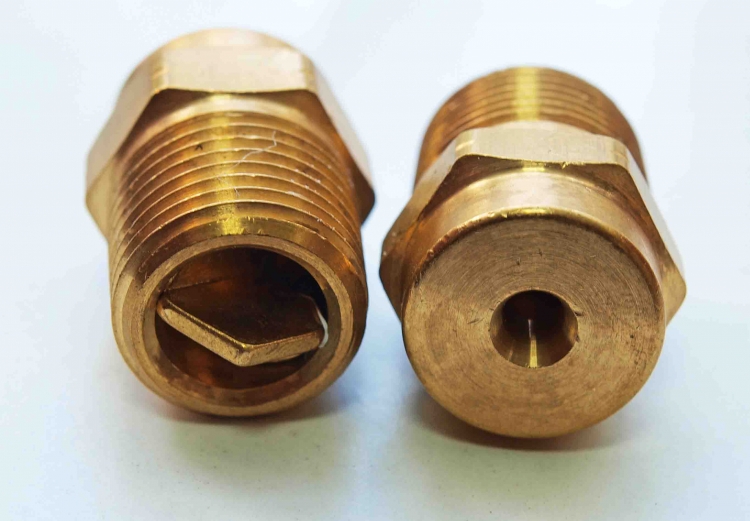

BEX RS dysza pełnego stożka
POBIERZ KATALOG PDFUzupełniający model dyszy pełnego stożka, przyłącza gwint zewnętrzny 1/8", 1/4", 3/8",1/2"; w pełnym zakresie kątów od 45° do 120°; wydajność: 0,79-32 lpm, wykonanie mosiądz, SS303, SS316,
OPIS:
Strumień pełnego stożka, z równomiernym rozkładem przez stożek.
ZALECANE ZASTOSOWANIA:
• Procesy chemiczne
• Schładzanie
• Zbijanie zgorzeliny
• Ciągłe odlewanie
BEX S dysza pełnego stożka standard
POBIERZ KATALOG PDFpodstawowy model dyszy pełnego stożka, przyłącza gwint zewnętrzny 1/8", 1/4", 3/8",1/2"; kąt od 60° do 90°; wydajność: 0,79-32 lpm, wykonanie mosiądz, SS303, SS316, niektóre typy wykonane z tworzywa PVC, CPVC i PP
OPIS:
Strumień pełnego stożka, z rónomiernym rozkładem przez stożek.
ZALECANE ZASTOSOWANIA:
• Procesy chemiczne
• Schładzanie
• Zbijanie zgorzeliny
• Ciągłe odlewanie

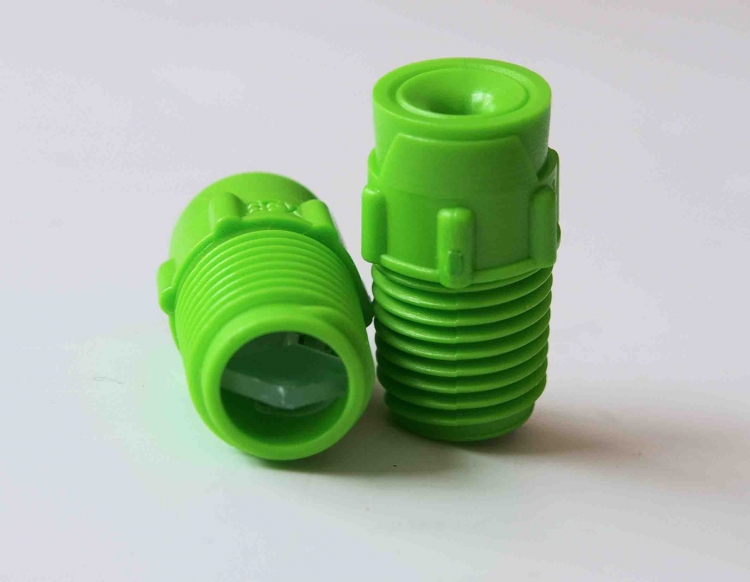

BEX S i SW dysza pełnego stożka plastikowa
POBIERZ KATALOG PDFPOBIERZ KATALOG PDFdysza pełnego stożka wykonana z tworzyw sztucznych PP lub PVDF, przyłącza gwint zewnętrzny 1/8", 1/4", 3/8"; kąt od 60° do 120°
OPIS: Te dysze wytwarzają strumień pełnostożkowy z kątami natrysku od 60°do 120°, przy ciśnieniu 0.7 bar.
ZALECANE ZASTOSOWANIA:
• Mycie płyt obwodów drukowanych
• Wywoływanie i wytrawianie płytek PCB
• Produkcja półprzewodników • Czyszczenie wykładzin
• Mycie owoców i warzyw
• Galwanizacja
• Odpylanie
• Nakładanie kwasów
• Odtłuszczanie
• Nakładanie powłok
• Mycie metali
• Nakładanie środków chemicznych
• Płukanie części
BEX SQ dysza pełnego stożka kwadratowa
POBIERZ KATALOG PDFdysza pełnostożkowa o kwadratowym kształcie strumienia, przyłącza gwint zewnętrzny 1/8", 1/4", 3/8" i 1/2" oraz gwint wewnętrzny 1", 1 1/4", 1 1/2", 2", 2 1/2"; kąt od 60°do 80°, wydajność 2,84-39 lpm, wykonanie mosiądz, SS303 i SS316
OPIS:
Strumień pełnostożkowy, szerokokątny, z równomiernym rozkładem przez kwadratowy stożek.
ZALECANE ZASTOSOWANIA::
• Procesy chemiczne
• Schładzanie
• Ciągłe odlewanie
BEX SQ kwadratowa z tworzywa
POBIERZ KATALOG PDFOPIS:
Te dysze wytwarzają strumień pełno stożkowy z kątami natrysku od 60°do 120°, przy ciśnieniu 0.7 -8 Bar. Materiał PP lub PVDF.
ZALECANE ZASTOSOWANIA:
• Mycie płyt obwodów drukowanych
• Wywoływanie i wytrawianie płytek PCB
• Produkcja półprzewodników
• Czyszczenie wykładzin
• Mycie owoców i warzyw
• Galwanizacja
• Odpylanie
• Nakładanie kwasów
• Odtłuszczanie
• Nakładanie powłok
• Mycie metali
• Nakładanie środków chemicznych
• Płukanie części
BEX SW dysza pełnego stożka szerokokątna
POBIERZ KATALOG PDFszerokokątna dysza pełnego stożka, przyłącza gwint zewnętrzny 1/8", 1/4", 3/8", 1/2"; kąt od 110° do 120°, wydajność: 2,21-36 lpm; wykonanie mosiądz, SS303, SS316, niektóre typy wykonane z tworzywa PVC, CPVC i PP
OPIS:
Strumień pełnostożkowy, szerokokątny, z równomiernym rozkładem przez stożek.
ZALECANE ZASTOSOWANIE:
Wszędzie tam gdzie jest wymagany strumień pełnostożkowy, szerokątny:
• Procesy chemiczne
• Schładzanie
• Ciągłe odlewanie
BEX SWSQ dysza pełnego stożka kwadratowa szerokokątna
POBIERZ KATALOG PDFdysza pełnego stożka szerokokątna o kwadratowym kształcie strumienia, przyłącza gwint zewnętrzny 1/4", 3/8", 1/2", 3/4", 1" oraz gwint wewnętrzny 3/4", 1", 1 1/4", 2", 2 1/2", 3"; kąt od 85 do 110°; wydajność 11,1-845 lpm; wykonanie mosiądz, SS303 i SS316
OPIS:
Strumień pełnostożkowy, szerokokątny, z równomiernym rozkładem przez kwadratowy stożek.
ZALECANE ZASTOSOWANIA:
Takie same jak pełnego kwadratu ale tam, gdzie wymagany jes szerszy kąt.

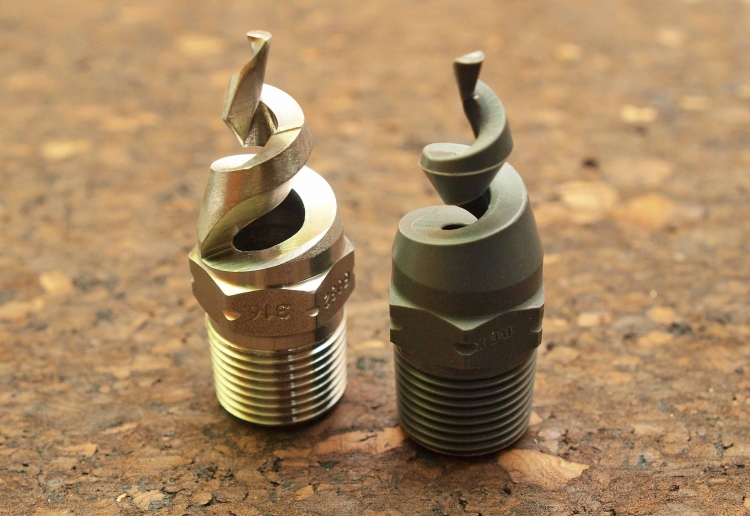

BEX YS dysza pełnego stożka spiralna
POBIERZ KATALOG PDFdysza spiralna, przyłącza gwint zewnętrzny 1/4", 3/8", 1/2"; kąt 60°, 90°, 120°, 170°; wydajność: 5,5-129 lpm; wykonanie mosiądz, SS303, SS316, PVC i Teflon (ograniczenie ciśnienia pracy)
OPIS:
Strumień pełnego stożka z większymi przepływami i mniejszymi rozmiarami kropli. Trwała 1-elementowa konstrukcja, niepodatna na zapychanie - nie posiada wewnętrznego zawirowywacza, który może się zapchać lub zużyć.
ZALECANE ZASTOSOWANIA:
• Mycie i płukanie
• Schładzanie gazów
• Procesy chemiczne
• Schładzanie
• Nawilżanie
